Beschreibung

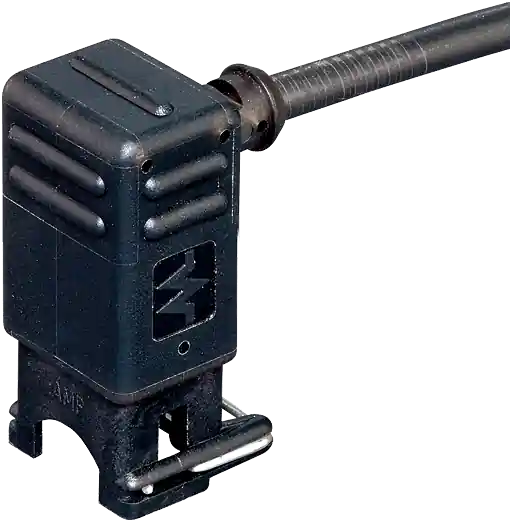

Produktbeschreibung zu „Junior Timer Ventilst. gew. freies Leitungsende“
Herstellernummer: 7000-70301-7400300
Buchse gewinkelt0…230 V AC/DCohne Bauteile
Produktinformationen „Junior Timer Ventilst. gew. freies Leitungsende“
Technische Daten
| Bauform | 70301 |
|---|---|
| Adernzahl/-querschnitt | 2× 0.5 mm² |
| Aderisolation | TPE (sw, ws) |
| Schleppkettenwerte | 2 Mio. |
| Mantelfarbe | schwarz |
| Material (Mantel) | PUR |
| Außen-Ø | 5.0 mm ±5% |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Temperaturbereich (fest) | -50…+90 °C |
| Temperaturbereich (bewegt) | -30…+90 °C |
| Betriebsspannung | 0…230 V AC/DC |
| Kabelkennung | 740 |
| Zulassung (Kabel) | CE conform |
| Kabelgewicht [g/m] | 36,30 |
| Material (Leiter) | Cu-Litze, blank |
| Widerstand (Leiter) | max. 39 Ω/km (20 °C) |
| Einzeldraht-Ø (Leiter) | 0.1 mm |
| Aufbau (Leiter) | 64× 0.1 mm (Litzenklasse 6) |
| Querschnitt (Leiter) | 2× 0.5 mm² |
| AWG | ähnlich AWG 20 |
| Betriebsstrom je Kontakt | max. 4 A |
| Material (Aderisolierung) | TPE-E |
| Ader-Ø inkl. Isolierung | 1.5 mm ±5% |
| Adernfarbe/Nummerierung | sw, ws |
| Verseilverbund | 2 Adern verseilt |
| Schirmung | nein |
| Material (Mantel) | PUR |
| Materialeigenschaften (Mantel) | FCKW-, halogen-, cadmium-, bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig |
| Außen-Ø (Mantel) | 5.0 mm ±5% |
| Farbe (Mantel) | schwarz |
| Gehäuse | Kunststoff schwarz, schwer entflammbar |
| Nennspannung | 300/500 V AC |
| Prüfspannung | 2000 V AC |
| Temperaturbereich (fest) | -50…+90 °C |
| Temperaturbereich (bewegt) | -30…+90 °C |
| Biegeradius (bewegt) | 10× Außen-Ø |
| Anzahl Biegezyklen (Schleppkette) | max. 2 Mio. (25 °C) |
| Verfahrweg (Schleppkette) | max. 5 m (horizontal) |
| Verfahrgeschwindigkeit (Schleppkette) | max. 3.3 m/s |
| Beschleunigung (Schleppkette) | max. 5 m/s² |
| Schutzart | IP65 in gestecktem und verriegeltem Zustand (EN 60529) |
| Bemessungsstoßspannung | 4.0 kV |
| Temperaturbereich | -25…+85 °C, abhängig von angeschlossener Leitung |
